一、产品介绍
该机是专门为重介质选煤厂回收磁性介质设计的全逆流筒式磁选设备。该系列设备具有磁场分布特征。巧妙设计了分选设备中生产合理矿浆流向的相应结构，有利于微细粉的回收，使磁性矿物的回收率大大提高。该设备对物料流量、浓度等变化适应性强，广泛用于重介质选煤厂。
该设备有单筒型及双筒型两大类，其分选区的磁感应强度可根据用户的需要确定。对双筒型磁选机而言，一台设备完成粗选、扫选，精选作业，不同磁场特性，设计了不同的磁场结构，以满足工艺要求。

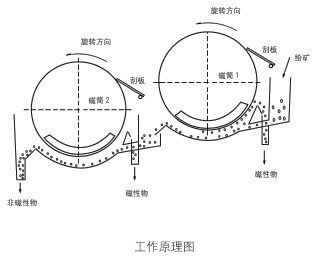

二 、型号说明与工作原理：
三、结构示意图：
四、主要技术参数：
|
型 号 |
筒径 (mm) |
筒长 (mm) |
筒表磁感应 强度mT |
矿浆浓度30％时 处理量m 3/h |
减速机类型 及电机型号 |
设备总重(Kg) |
筒体转速 r/min |
|
|
2XCTN |
2XCTN |
|||||||
|
2XCTN1012 |
1050 |
1200 |
180-280 |
70 |
XWD3-6-1/71 |
5600 |
2600 |
21 |
|
2XCTN1015 |
1500 |
90 |
XWD4-7-1/71 |
6200 |
3200 |
|||
|
2XCTN1018 |
1800 |
120 |
XWD4-7-1/71 |
7000 |
3700 |
|||
|
2XCTN1021 |
2100 |
160 |
XWD-5 571/71 |
8100 |
4200 |
|||
|
2XCTN1024 |
2400 |
200 |
XWD5.5-71/71 |
9500 |
4900 |
|||
|
2XCTN1027 |
2700 |
240 |
WD5.571/71 YI325-45.5KW |
10900 |
5500 |
|||
|
2XCTN1030 |
3000 |
320 |
XWDY7.581/71 |
11140 |
5900 |
|||
|
2XCTN1230 |
1200 |
300 |
400 |
XWDY7.581/59 |
15000 |
7600 |
||
